Часто случается так, что вы вините машину в поломке двигателя, некачественном топливе, которое залили на заправке, хотя на самом деле просто вышел из строя датчик частоты вращения входного вала в АКПП. Повреждение может быть механическим, разрушение герметичности корпуса, или внутренним, окисление контактов. Но обо всем по порядку.
Напишите в комментариях, у вас уже выходило из строя это устройство?

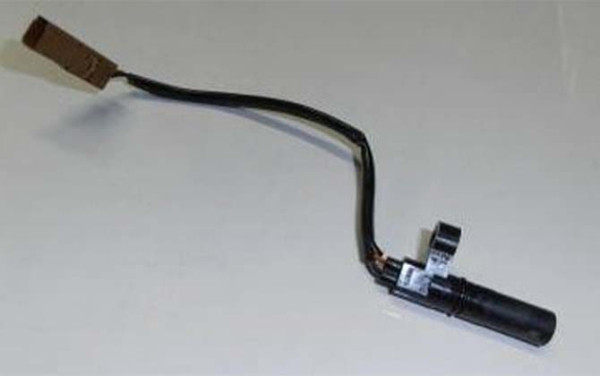

Датчик скорости входного вала АКПП

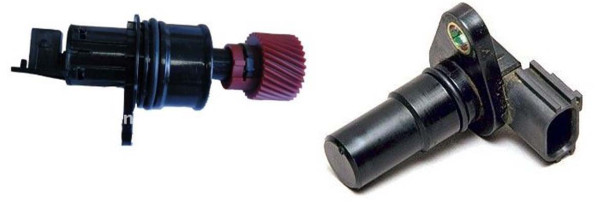

На АКПП устанавливается два датчика скорости.
- один фиксирует число вращений входного вала;
- второй замеряет ее.
Внимание! У автоматических коробок переприводных автомобилей датчик измеряет число вращений шестерни дифференциала.

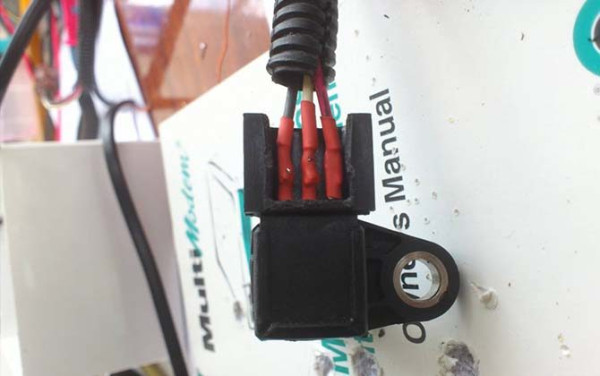

Датчик входного вала – это магнитный бесконтактный прибор, основанный на эффекте Холла. Состоит из магнита и интегральной схемы Холла. Это оборудование упаковано в герметичный корпус.
Информация от этих датчиков поступает на электронный компьютер управления автоматом, где им же и обрабатывается. Если наблюдаются какие-то неисправности либо с датчиком, либо с коленвалом или дифференциалом, то АКПП встает в аварийный режим.
Если же ЭБУ не находит никаких проблем по показаниям датчика, а скорость машины падает или не набирается, горит Check Engine, то возможно неисправность находится в самом датчике входного вала АКПП. Но об этом позже.
ЧитатьДиагностика и ремонт датчика положения селектора АКПП
Сейчас я расскажу о том, как работает датчик входного вала.
Принцип работы
Как уже я писал, устройство фиксирует количество оборотов вала после переключения на одну из передач АКПП. Процесс работы датчика Холла таков:
- Во время работы электромагнитный датчик создает особое электромагнитное поле.
- Когда через датчик проходит выступ колеса или зуб шестеренки, установленного в нем «импульсного колеса», это поле изменяется.
- Начинает действовать так называемый эффект Холла. Иными словами, образуется электрический сигнал.
- Он преобразуется и поступает в электронный блок управления АКПП.
- Здесь считывается компьютером. Низкий сигнал – это впадина, а высокий – выступ.
«Импульсное колесо» – это обычная шестеренка, установленная в прибор. Колесо имеет определенной число выступов и впадин.
Где находится

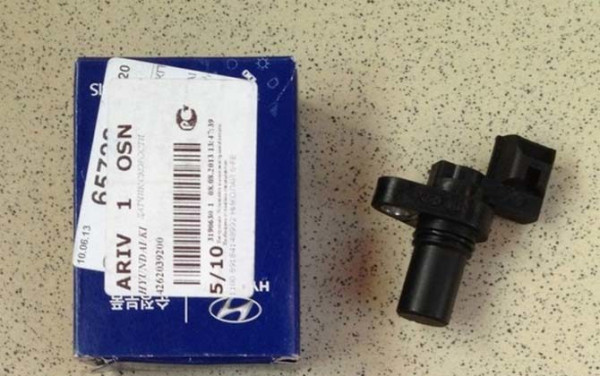

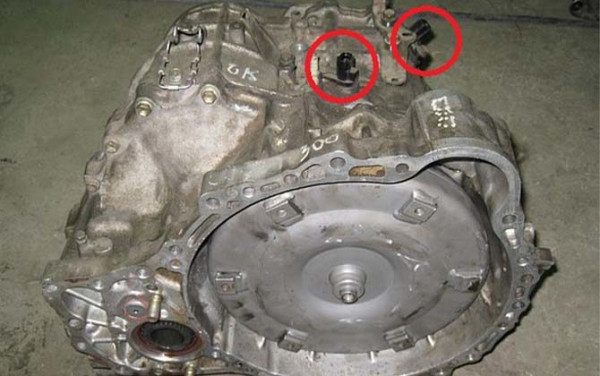

Датчик измерения скорости выходного вала АКПП устанавливают на корпус автомата рядом с воздушным фильтром. Устройства для измерения числа вращений входного и выходного валов различаются по номеру, прописанному в каталоге. У транспортных средств Hyindai Santа они имеют следующие значения по каталогу: 42620 и 42621.
Внимание! Нельзя путать эти приборы. В интернете много информации об этих устройствах, но часто неопытные писатели не различают их и пишут, как об одном и том же. Например, информация с последнего прибора нужна для регулировки давления смазывающего средства. Эти датчики АКПП имеют разную пропорциональность между оборотами и сигналами, которые исходят от них.
Именно эти устройства сразу сообщаются с блоком управления АКПП. Приборы сами по себе ремонтопригодные. Необходимо только будет проверить, есть ли трещины на корпусе.
ЧитатьРемонт АКПП Nissan Maxima своими руками
Далее я расскажу вам о диагностике проблем с датчиком измерения числа вращения входного вала.
Диагностика
Если вы новичок автолюбитель и не знаете, как проверить, да и с чего начать поиск ошибок в устройстве, советую, прозвона контактов и измерения сигналов постоянного или переменного тока. Для этого вы используете мультиметр. Инструментом определяете напряжение и сопротивление.
Диагностика может проводиться и по толчкам, рывкам, которые чувствует водитель при переключении кулисы селектора в режим «D». Неисправный датчик отдает неверные сигналы о замерах вращения и соответственно создается слабое или чересчур повышенное давление, из-за чего проявляются провалы в наборе скорости при разгоне.
К визуальному типу диагностики опытные механики относят наблюдение за появлением ошибок на мониторе приборной панели. Например, о проблемах с датчиком входного вала могут говорить следующие горящие лампы на мониторе:
- «Check Engine»;
- моргает лампа «Hold».
АКПП может запускать аварийный режим, либо включать только 3 передачу и больше никакую.

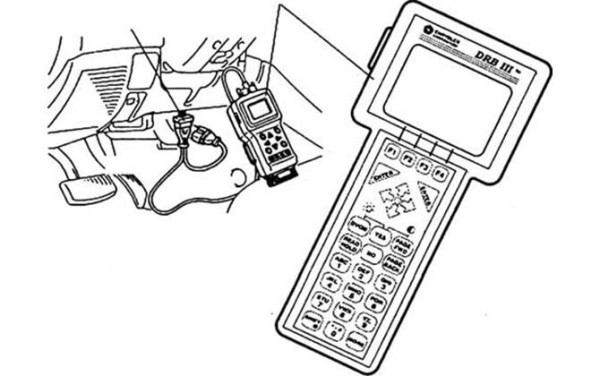

Если вы проверяете сканером с ноутбуком на руках, то отобразится следующая ошибка «P0715». В этом случае нужно либо заменить датчик входного вала АКПП, либо поменять поврежденные провода.

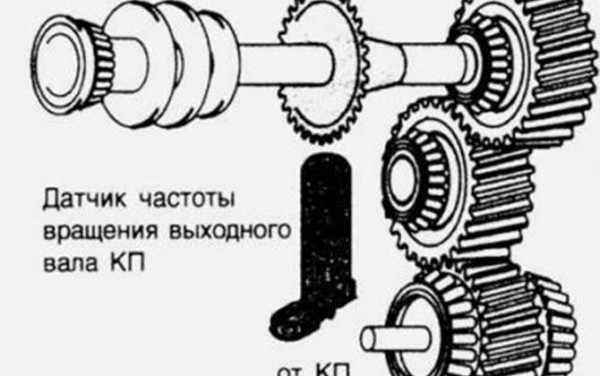

Измерение вращения выходного вала АКПП
О датчике измерения вращения выходного вала АКПП я писал ранее, сравнивая с тем устройством, которое фиксирует скорость вращения. Сейчас поговорим о его неисправностях.
Неисправность датчика частоты вращения выходного вала определяется ошибкой P0720. ЭБУ коробки получает от прибора сигнал и решает, какую следующую скорость включить. Если от датчика не идет сигнал, то АКПП падает в аварийный режим или опытный механик диагностирует сканером ошибку 0720.
ЧитатьЗамена масла и ремонт АКПП U340E/U341E своими руками
Но прежде, водитель может жаловаться, что автомобиль застрял на одной скорости и не переключает передачи. Наблюдаются провалы в разгоне.
Напишите в комментариях, если у вас были проблемами с устройствами для определения частоты вращения входного и выходного вала, какие ошибки выдавала вам АКПП.
Определение переключения передач

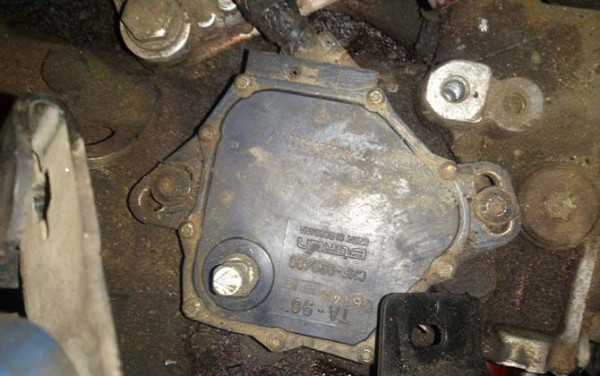

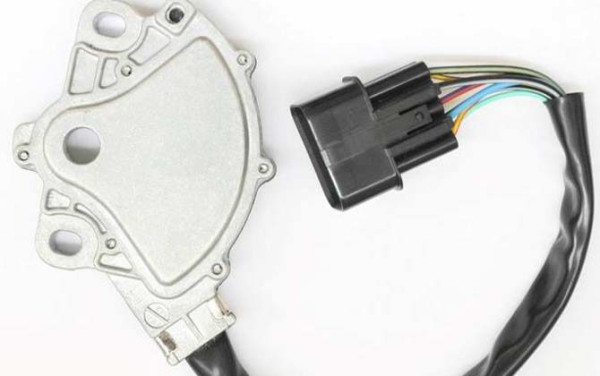

Теперь вы знаете все о датчиках, которые следят за скорость вращения входного и выходного вала. Поговорим об еще одном не мало важном устройстве – прибор для определения переключения передач. Он находится рядом с селектором. От него зависит выбор скорости и возможность включения водителем той или иной передачи.
Этот прибор контролирует положение кулисы селектора переключения скоростей. Но иногда он ломается и тогда, водитель наблюдает:
- неправильное обозначение выбранной им передачи на мониторе приборной панели;
- вообще не отображается буква выбранной передачи;
- переключение между скоростями происходит толчками;
- опоздание срабатывания переключения передачи. Автомобиль, например, может некоторое время постоять прежде чем поехать в заданном режиме.
Все эти неисправности происходят из-за :

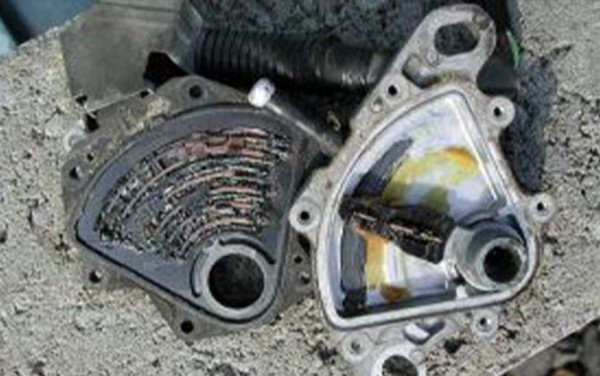

- попадания капель воды внутрь корпуса, тут же нарушение герметичности;
- пыль на контактах;
- износ контактных ламелей;
- окисление контактов или загрязнение.
Чтобы исправить ошибки, возникшие из-за неправильной работы датчика, устройство нужно разобрать почистить. Используйте обычный бензин или керосин для зачистки контактов. Если нужно припаять отошедшие контакты, то спаяйте их.
ЧитатьРемонт и замена АКПП Volkswagen Passat b6
Используйте проникающую смазку для очистки контактов. Но опытные механики и я не рекомендуем смазывать поверхность «Литолом» или «Солидолом».
Особенности получения данных о положении селекторов в некоторых моделях автомобилей
Ремонтнопригодными датчиками обладают следующие модификации транспортных средств:
- Опель Омега. Ламели на устройствах определения положения селекторов – толстые. Поэтому редко выходят из строя. Если трескают, то легкая пайка соединяет контакты вновь;
- Рено Меган. Автовладельцы этой машины могут столкнуться с заклиниванием датчика входного вала. Так как плата упакована в хрупкий пластик, который очень часто плавится под воздействием высоких температур;
- Митсубиси. Датчики входного вала на АКПП Мицубиси славятся надежностью. Чтобы исправить их некачественную работоспособность, нужно разобрать его и продуть воздухом и зачистить контакты керосином.
Если чистка, продувка датчиков входного вала АКПП не помогает, то придется заменить его. Вы когда-нибудь меняли такие устройства? Если нет, то присаживайтесь поудобней. Я расскажу, как это делается собственными руками.
Замена датчика входного вала АКПП
Внимание! В редких случаях водители Рено Меган 2 поколения, да и других транспортных средств, могут вообще не заметить изменений в работе АКПП. Постепенное нарастание этой проблемы приведет к тому, что автомобиль может встать в аварийный режим где-нибудь посреди оживленного движения. Это приведет к созданию аварийной ситуации. Поэтому важно вовремя отдавать машину на техническое обслуживание в сервис-центре.
Ремонт и замена поврежденного датчика измерения частоты вращения выходного вала проводится следующим образом:
- Откройте капот и снимите воздушный фильтр, чтобы подобраться к устройству.
- Отсоедините его от разъемов.
- Проверьте корпус на герметичность. Если все нормально, то вскройте устройство.
- Проверьте напряжение и сопротивление прибора.
- Если износились зубья шестеренки, то замените ее на новую.
- Проверьте контакты и очистите их.
- Если прибор в плохом состоянии, то замените его и установите новый.
- После того, как выполнены все процедуры по установке нового, проверьте АКПП на ошибки сканером.
- Если ошибки не исчезли, то проверьте клеммы и провода. Они могут быть погрызаны мышами или кошками.
- Замените их, если необходимо.
ЧитатьРемонт АКПП Lexus
После того, как сделана замена комплектующих и проводов, заведите автомобиль и попереключайте кулису селектора по передачам, наберите скорость до 40 кмч. Посмотрите, как происходит переключение, ведут ли себя буквы на мониторе адекватно той передаче, которая включена.
Если все в норме, то у вас получилось диагностировать проблему и исправить ее. Если же нет, то обратитесь в ближайший сервис-центр.
Заключение
Теперь вы знаете, что такое датчик скорости входного вала на АКПП, как его проверить и заменить собственными руками. А также познакомились и с другими устройствами, из-за которых автомат может встать в аварийное состояние. Не забывайте ставить авто на профилактические работы в сервис-центр.
